Hersteller:R²prototyping

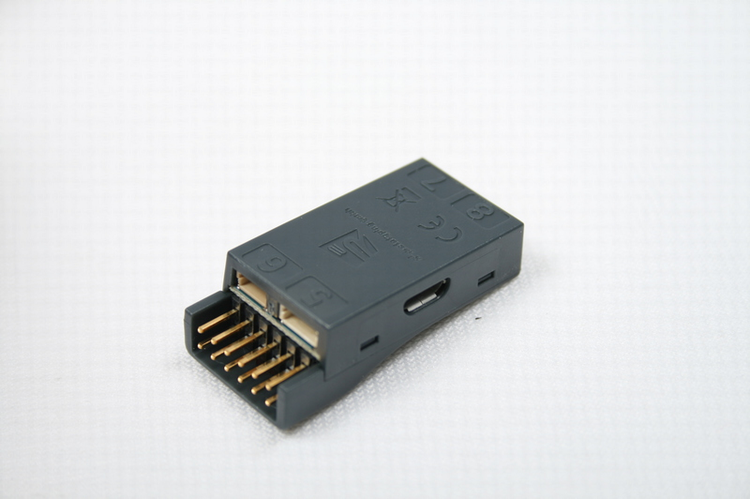

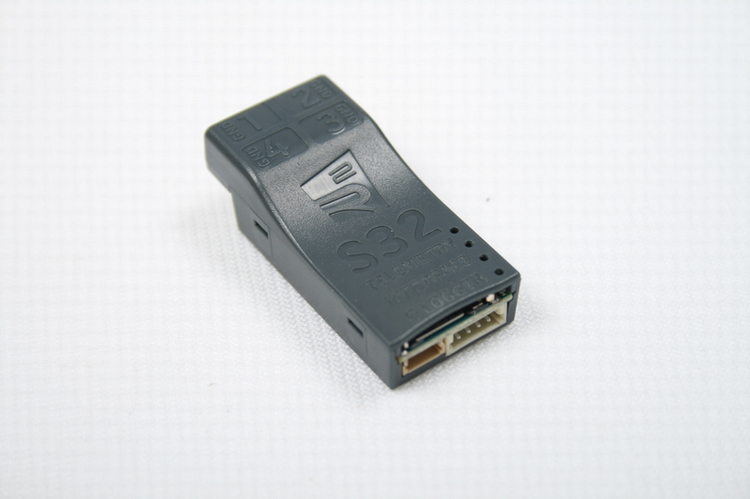

S32 Telemetrie Interface und Logger

JLOG Nachfolger - Der S32 ist der Nachfolger des JLog2.6 - auch als JLog3 bekannt - Wie der Name schon sagt ist der S32 Telemetrie-Gateway, Logger und Alarmgeber mit der bekannten Spezialität, Daten aus „Reglern“ (Brushless ESC) direkt zu beziehen ...

wieder da!
Lieferzeit:


Der S32 ist der Nachfolger des JLog2.6 - auch als JLog3 bekannt
Wie der Name schon sagt ist der S32 Telemetrie-Gateway, Logger und Alarmgeber mit der bekannten Spezialität, Daten aus „Reglern“ (Brushless ESC) direkt zu beziehen, ohne im Modell zusätzliche Sensoren zu verbauen und nach Bedarf Sensor-Fusion mit zusätzlichen Sensoren und Datengebern.


Unterstützte ESCs (bzw. FBL) mit Dateninterface:

  • Scorpion TRIBUNUS ESC´s
  • JIVE (classic) und Heli-JIVEs32-r2-prototyping-1.png
  • KOSMIK, JIVE Pro
  • Castle Creations ICE/EDGE (alle, die Castle Link Live haben)
  • Graupner/SJ BLC+T
  • JETI MEZON
  • Hifei KingKong III Pro
  • HobbyWing Platinum V3 mit HiTec C200 Hall Core Stromsensor als Option
  • HobbyWing Platinum V4 Modell 60A mit HiTec C200 Hall Core Stromsensor als Option
  • AC-3Xv3
  • DJI NAZA M (nicht in erstem Release)
  • Herkules III Multi-ESC (nicht in erstem Release)
  • YGE Regler mit Telemetrie Interface (NEU!)
  • Unterstützte Telemetriesysteme:
  • Multiplex MSBv1, MSBv2
  • JETI v1 (JETIbox), EX, EXbus
  • Graupner/SJ HoTTv4, alle 5 Sensoren (ESC, GAM/GEM, EAM, VARIO, GPS)
  • Futaba (S.Bus2) 6 Sensoren: ESC TEMP TEMP TEMP ESC CUR
  • Horizon SPEKTRUM (TM1000)(in Entwicklung: bidirektionales „SRXL Protocol“)
  • HiTec
  • JR DMSS
  • FrSky S.Port
  • Textboxen und Live Stream:
  • JETIbox [Mini] (rein Text) und Profibox (Text + EX)
  • Graupner/SJ HoTT SmartBox, - Text Mode, GAM/GEM auch binär (S32 als HoTT Tx Modul)
  • SM Unidisplay
  • OpenFormat Live Stream für LogView
  • Sensor Fusion, S32-eigene Sensoren:
  • BID Battery Tag
  • analoger Temperatursensor auf Basis Microchip TC1046 (SM #2220, 2221)
  • digitale Temperatursensoren (bis zu 3) auf Basis Dallas DS18B20 (SM #2820)
  • Drehzahlsensor für externe Drehzahl, - volle Unterstützung für - optische, magnetische (Hall) und brushless Sensoren
  • 1 bis 2 Voltmetereingänge, - direkt oder mittels CVS16 (16 Eingänge)
  • 1 bis zwei Pulsmeter für Servopulslängen
  • 1 bis 2 Alarmleitungen zur Ansteuerung von Alarmgebern
  • Prandtl Sonde (Staurohr) SM #2560 für Air Speed
  • SM GPS-Logger für Ground Speed und barometrische Höhe
  • Datenbus: Monitoring des R2 HV²BEC: BEC Spannung u. Strom, Temperatur, Eingangsspannung
  • Datenbus: R2 CVS16 16S Cell Voltage Monitor (oder 16 Spannungseingange 0 bis +73V)

Lieferumfang:

  • S32 Logger und Telemetry Interface
  • KOSMIK / JIVE Pro Anschlusskabel (kleinerer Stecker an S32)
  • Servo Patchkabel für Telemetrie außer (für SPEKTRUM wir das Kabel (Horizon Spektrum SPMA 9580 benötigt)

Empfehlenswertes Zubehör:

  • SD Karte 2GB
  • Micro USB Kabel
  • Bid Chip
  • Bid Kabel (NEU!) R2-S32-CAB-BID
  • DJI Kabel (NEU!) R2-S32-CAB-DJI
  • Spektrum SPMA 9580
  • Ersatzgehäuse
  • Ersatzkabel Kontronik
