Hersteller:Castle

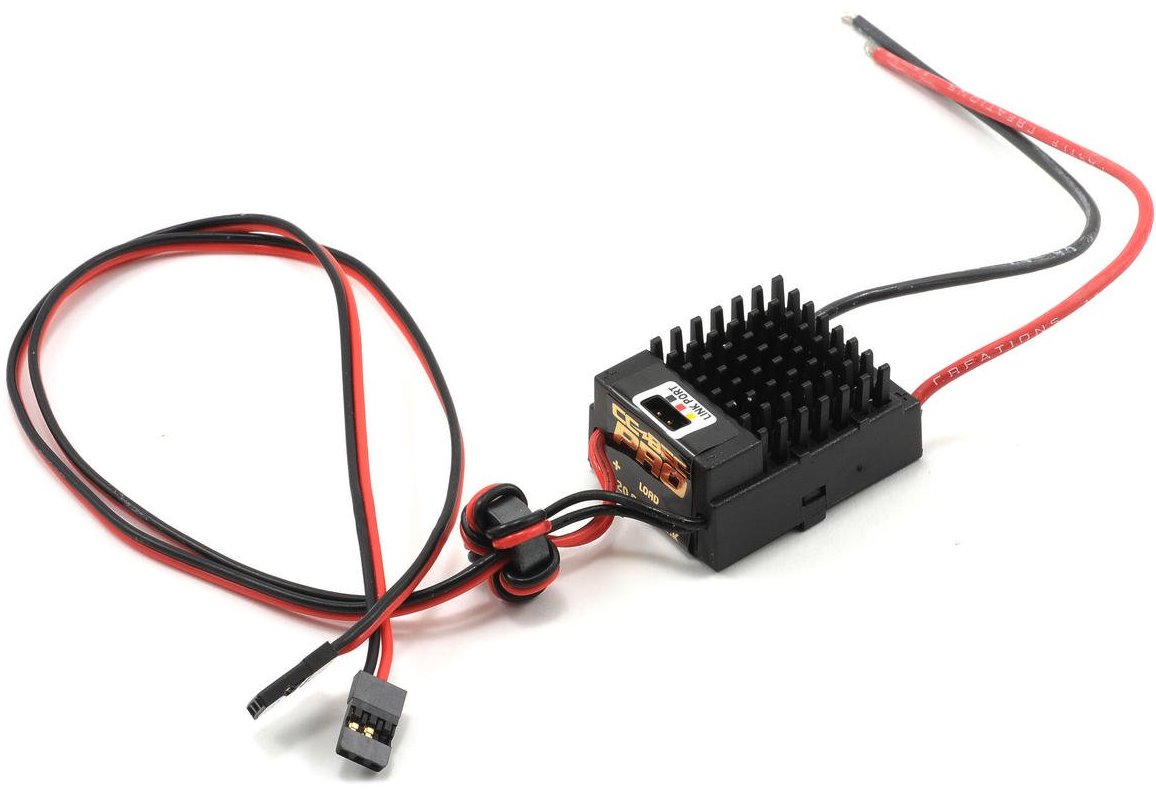

Castle Creations BEC Pro 20A / 12S - Voltage Regulator

Starkes BEC für 6S-12S Lipos, neues Gehäuse Design, 2 Kondensatoren am Eingang, mit zusätzlichen Kondensator (63V) am Eingang und Überspannungsschutzdiode am Ausgang, 20A...siehe Details

Lieferzeit:


Castle Creations BEC Pro V3catle-bec-pro-logo.png

  • Die ideale Stromversorgung für 2-12S Lipo (4,8 - 50,4V)
  • perfekt für Brushless-Regler ohne eigenes BEC
  • 20A max. Output, Elektronische Spannungsregelung, variable Ausgangsspannung 4,8 - 12,5V

Technische Daten:

  • Eingangsspannung: 4,8 - 50,4V / 2-12S Lipo

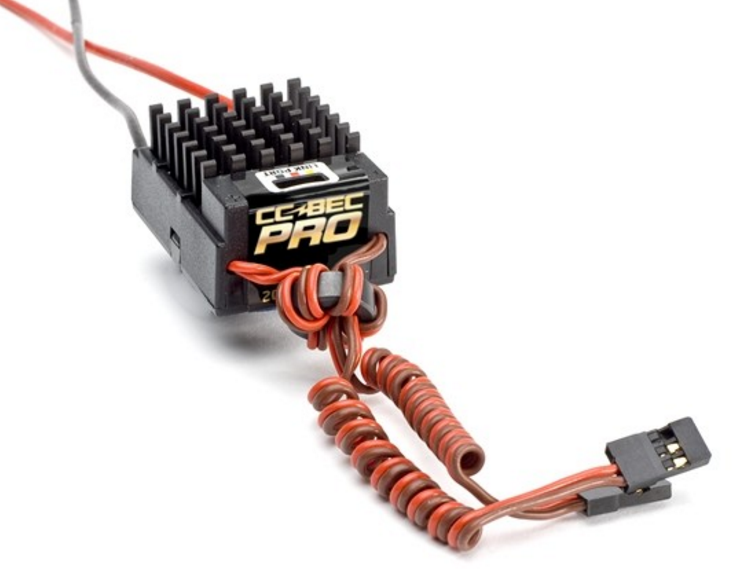

  • Ausgangsspannung: 4,8 - 12,5V / 5,1V voreingestelltcc-bec-pro-v3.png
    (programmierbar mit seperat erhältlichem Castle Link)
  • max. Ausgangsstrom: 20A Peak / Spitze
  • max. Ausgangsstrom (Dauer):
    - Eingangsspannung: 16V - 15A
    - Eingangsspannung: 24V - 13A
    - Eingangsspannung: 32V - 11A
    - Eingangsspannung: 40V - 9A
    - Eingangsspannung: 48V - 8A
  • Maße (LxBxH): 47 x 33 x 22 mm
  • Gewicht: 40 g

Programmierbar mit Castle Link: Ausgangsspannung kann verändert werden

Anwendungsbereich:

  • RC Helicopter 500-800er Größe
  • mittlere bis große Flugzeuge mit 4 oder mehr Servos
  • Scale Autos / Cars z.b. 1:5 mit Hochleistungsservos, Winden, Beleuchtung ...

Anwendungsspezifische max. empfohlene Eingangsspannung:

  • Auto / Cars: 8S (34V)
  • Flugzeuge / Airplanes: 10S (42V) - BNrake disable
  • Helis / Helicopters: 12S (50V)

Das BEC Pro ersetzt den Akku für Empfänger und Servos. Dazu wird eine höhere Spannung direkt vom Antriebs-Akku verwendet und auf ein tieferes Spannungsniveau transformiert. Ein separates BEC wird für Anwendungen mit mehreren leistungshungrigen Servos oder bei mehr als 3 Zellen benötigt, da die meisten ESCs mit linearen BECs nicht für diese Anwendungen ausgelegt sind.

Das Castle BEC Pro sollte niemals mit einem anderen BEC auf der Servo-Seite betrieben werden.

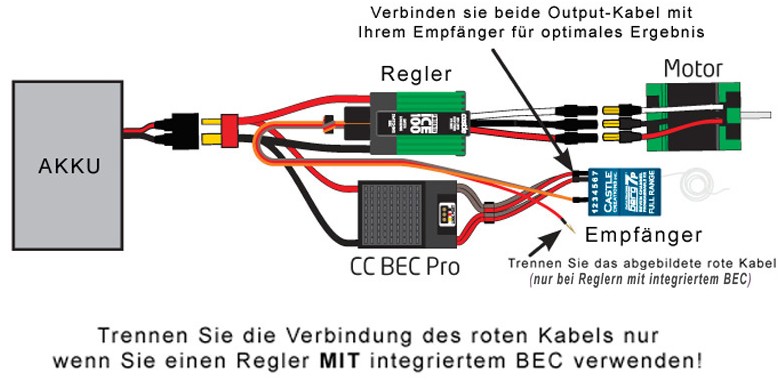

Anschluss /  Installations  Skizze:



New Version 3 - Castle BEC PRO

Key Features:
- Rated for up to 12S input (50.4 volts)
- Peak Output of up to 20 amps
- Fully adjustable using the Castle Link USB Adapter and a Windows PC

CC BEC Pro (Battery Eliminator Circuit) is a small device that eliminates the need for a receiver battery. It draws voltage from the motor batteries and drops it to a voltage level that is suitable for your receiver and servos. This is required in applications which use high-power servos, where the ESC does not have an internal BEC, or the existing BEC is inadequate.
The CC BEC Pro is designed to operate at up to 12S LiPo (50.4V) with a 20A* peak servo load. Generally used for 1/5 scale cars or cars utilizing multiple high powered digital servos, lights, winches and other accessories. It is also useful in larger airplanes using 4 or more digital servos. Perfect for 500 size or larger helis.

Technical Specifications:

  • Input Voltage: 4,8 - 50,4V / 2-12S Lipo Cell
  • Output Power: 20 amps peak
  • Adjustable Output Voltage: 4.8V to 12.5V (Factory default voltage: 5.1V)
    - Voltage must be changed via Castle Link (sold separately)
  • Max continuous current:
    16V input = 15A
    24V input = 13A
    32V input = 11A
    40V input = 9A
    48V input = 8A
  • Size: Width: 33mm x Length: 47mm Depth: 22mm
  • Weight: 40g

recommend max Input Voltage:
- Cars: 8s (33.6V)
-
Airplanes (Airplane with brake disabled: 10s (42V)
-
Helicopters: 12s (50.4V)
